VOR Indicatorの色々

VOR Indicatorは受信機が受信した信号をパイロットに伝える計器です。

VOR受信機は、航空機がVORのどのRadial上に居るを知っています。
その情報をパイロットに知らせる計器なので、Headingには関係なく同じ表示をします。 360度ターンをしても、計器の表示が変わる事はありません。 (VOR Stationにかなり近い場合は除きます。)

VOR Indicatorは3つの部分があります。
   1. OBS Omni Beating Selector
   2. TO-FROM Indicator
   3. CDI Needle

種類やメーカーによって違いは有りますが、表示している内容は同じです。
下に実際に使われているVORの写真を載せておきます。
左下の写真は特殊なVOR IndicatorでHISと言います。Heading IndicatorとVORが一緒になってます。
便利で使いやすいですが、Privateでの筆記試験には出てきません。IFR以上で出てきます。

次はIndicatorの「OBS」に付いて説明します。



一般的なVOR Indicator
ちょっと補正してます。
C-152クラスの訓練機は
一台だけが普通です。





HSIと言うHeading IndicatorとVOR機能
が一緒になった高級な計器。

C-172クラスのIFR機に多いタイプ。
二つ有るDual VOR。 電源オフ

メーカーが違うが同じタイプ。
電源オン。
上段は計器飛行のILS機能付き。
(横の針がGSで、計器飛行用)

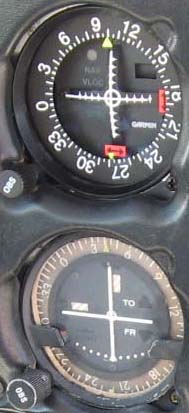

ちょっと違う顔をしていますが、機能は同じ。上と下では年代の違いを感じさせます。針は全体的に上下します。





注意: TO-FROM Indicatorに赤いNAVやOFFが表示されている時は、VORの信号を受信してい無いと言う意味です。
機種によってはNAVと書かれた赤いFlagと言うか、赤い物が出てきます。 左下のHSIが例です。
